高性能大功率运营级CPE

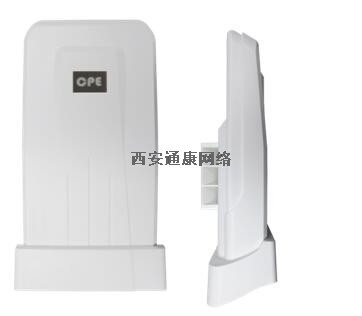

TK-5N45-27是一款高性能大功率的5G运营级CPE产品。TK-5N45-27采用535MHz主频的高性能处理器和802.11n MIMO 2x2无线射频单元，并采用2x2双极化高增益定向天线，与HB4-GA200e系列室外AP配合，是实现远距离无线接入的最具竞争力的解决方案。此外，TK-5N45-27支持长距离以太网供电(PoE)。产品符合IP65防护等级，支持-40°C ~ +70°C的环境温度，可以在恶劣的环境下正常工作。
卓越的系统功能
TK-5N45-27软件系统功能强大，性能稳定，具备用户友好的Web设备管理界面。支持桥接，路由等多种模式。支持多种认证加密方式，支持WMM和服务质量QoS，可以提供一个数据吞吐量高且安全稳定的无线网络。
丰富的应用模式
TK-5N45-27组网应用模式丰富，其中最广泛的一种，即是与HB4-GA200e系列AP配合，实现点对点（PTP）和点对多点（PTMP）的远距离无线传输。此外TK-5N45-27还能与同系列CPE产品配合，实现点对点（PTP）和点对多点（PTMP）的中距离无线传输。
主要技术特征
Ÿ 支持WEP，WPA，WPA2等多种无线安全机制，并可加入私有协议彻底杜绝空口非法接入和截获数据。
Ÿ 与寰创AP配合，支持动态信道管理和动态功率控制，抗干扰能力强。
Ÿ 与寰创AP配合，高效无线资源管理和QoS保证机制，保证上网高峰网络质量。
Ÿ 2*2 CPE配置双极化定向天线大幅增加覆盖范围，最远超过3公里。
Ÿ 主芯片采用Atheros芯片，性能明显优于同类CPE产品。
Ÿ 超宽工作温度：-40℃～70℃，可真正满足室外型CPE产品要求。
Ÿ 支持远程维护功能，大幅提升CPE可维护性，降低CPE维护成本。
特性
技术参数
|
基本参数 |
|
设备接口 |
Ÿ 10M/100M自适应以太网口x1 , RJ45 |
|
按键 |
Ÿ Default键×1 |
|
指示灯 |
Ÿ SIGNAL
Ÿ RUN |
|
系统配置 |
Ÿ CPU 主频560MHz
Ÿ 内存容量32MB
Ÿ Flash 8MB |
|
无线模块 |
Ÿ 802.11a/n MIMO 2*2（300Mbps） |
|
工作频段 |
Ÿ 5.745~5.825GHz，5个非重叠信道 |
|
信道宽度 |
Ÿ 20/40 MHz |
|
调制方式 |
Ÿ 802.11 a/n: OFDM (64-QAM, 16-QAM, QPSK, BPSK) |
|
数据速率 |
Ÿ 802.11n:
Ø HT20:6.5, 13, 19.5, 26, 39, 52, 58.5, 65, 78, 104, 117, 130, 144.4Mbps
Ø HT40:13.5,27,40.5,54,81,108,121.5,135,162,216,243,270, 300M bps
Ÿ 802.11 a: 6, 9, 12, 18, 24, 36, 48, 54 Mbps |
|
功能参数 |
|
组网方式 |
Ÿ 点对点通信（PTP）
Ÿ 点对多点通信（PTMP） |
|
无线安全 |
Ÿ WPA-Personal/Enterprise
Ÿ WPA2-Personal/Enterprise
Ÿ WEP 64/128-bit Encryption |
|
网络协议 |
Ÿ IEEE802.1Q VLAN
Ÿ IEEE802.1p priority queue
Ÿ IPV4
Ÿ DHCP
Ÿ IGMP proxy
Ÿ SNMP
Ÿ SNTP |
|
工作方式 |
Ÿ STA
Ÿ WDS |
|
运行模式 |
Ÿ 桥接
Ÿ 路由 |
|
硬件参数 |
|
尺寸 |
Ÿ 273mm×137mm×76 mm |
|
重量 |
Ÿ 0.47Kg |
|
供电 |
Ÿ PoE供电：24V DC/0.75A 输入电压100V AC-240V AC |
|
功耗 |
Ÿ ≤12W |
|
天线 |
Ÿ 内置双极化MIMO 2*2定向天线 |
|
增益 |
Ÿ 12dBi |
|
极化 |
Ÿ 垂直/水平双极化 |
|
天线角度 |
Ÿ 水平波瓣：45°
Ÿ 垂直波瓣：15° |
|
平均无故障时间
(MTBF) |
Ÿ >80,000 小时 |
|
温度 |
Ÿ 工作温度：-40℃～70℃ |
|
湿度 |
Ÿ 工作湿度：5%～95% （非凝结） |
|
防护等级 |
Ÿ IP66 |
|
认证 |
Ÿ CCCi
Ÿ 无线电发射设备型号核准证 |
|
射频指标 |
|
WLAN 标准 |
速率 |
发射功率（dBm） |
误差范围（dBm） |
接收灵敏度（dBm） |
|
802.11a |
6 Mbps |
27 |
+/-2 |
≤-92 |
|
9 Mbps |
27 |
+/-2 |
≤-91 |
|
12 Mbps |
27 |
+/-2 |
≤-88 |
|
18 Mbps |
27 |
+/-2 |
≤-86 |
|
24 Mbps |
27 |
+/-2 |
≤-83 |
|
36 Mbps |
24 |
+/-2 |
≤-79 |
|
48 Mbps |
24 |
+/-2 |
≤-74 |
|
54 Mbps |
24 |
+/-2 |
≤-73 |
|
802.11n HT20 |
MCS0/8 |
27 |
+/-2 |
≤-86 |
|
MCS1/9 |
27 |
+/-2 |
≤-83 |
|
MCS2/10 |
27 |
+/-2 |
≤-81 |
|
MCS3/11 |
27 |
+/-2 |
≤-78 |
|
MCS4/12 |
24 |
+/-2 |
≤-74 |
|
MCS5/13 |
24 |
+/-2 |
≤-70 |
|
MCS6/14 |
24 |
+/-2 |
≤-69 |
|
MCS7/15 |
24 |
+/-2 |
≤-68 |
|
802.11n HT40 |
MCS0/8 |
27 |
+/-2 |
≤-83 |
|
MCS1/9 |
27 |
+/-2 |
≤-80 |
|
MCS2/10 |
27 |
+/-2 |
≤-78 |
|
MCS3/11 |
27 |
+/-2 |
≤-75 |
|
MCS4/12 |
24 |
+/-2 |
≤-71 |
|
MCS5/13 |
24 |
+/-2 |
≤-67 |
|
MCS6/14 |
24 |
+/-2 |
≤-66 |
|
MCS7/15 |
24 |
+/-2 |
≤-65 |
